THine Electronics的電源solution可以簡單實現近年日趨復雜化的電源啟動及切斷定序，為降低客戶的系統開發整體成本做出貢獻。
Board(基板)上日趨復雜的電源定序

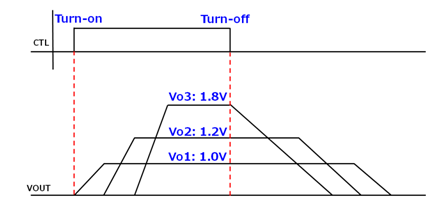

近幾年，在各種不同的應用上被采用的FPGA, SoC, ASIC, MCU, DSP等LSI通常會要求1.0V, 1.2V, 1.8V等多個不同的電源電壓。因此設計者會準備多個電源軌道，這些電源軌道啟動/切斷時的順序就叫電源定序。電源定序的時機基本為從低電壓的電源軌道開始向高電壓的電源軌道按順序啟動，切斷時則按高電壓電源軌道到低電壓電源軌道的順序切斷。
然而，并非全世界所有的LSI都通用這個規則，當然也會有相反的情況，根據每個不同的LSI會有不同的啟動/切斷順序和時機。
普通的實現方法會造成成本的提高
電源啟動的時機一般通過電源上裝備的Power Good功能和ON/OFF(CTL)功能來實現。
Power Good功能是在輸出功率達到設定的電壓值時會出現標識的功能，與ON/OFF(CTL)功能組合起來就可以組成有多個電源的電源啟動定序。另外采用跟蹤功能(同時/比例/Off Set)的定序控制最近也并不少見。

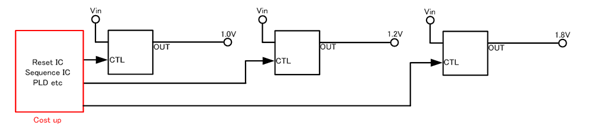

然而，LSI開始的定序要求中，漸漸出現了對電源切斷時機都有要求的情況；這就需要追加專用的定序IC或重啟IC來對應，也是造成成本上漲的一大原因。
使用裝備了斷開延遲功能的電源制品就可以低價組裝切斷定序

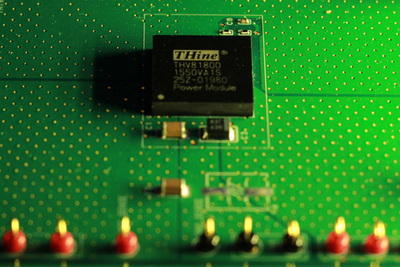

THine Electronics的電源制品的其中一例來說，THV81800就裝備有斷開延遲功能。

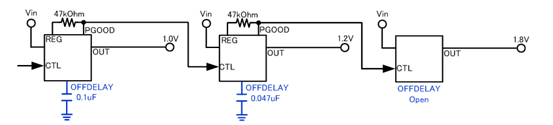

斷開延遲功能是一種可以設定在ON/OFF(CTL)接線柱從High切換為Low之后到輸出功率關閉的時間的功能。雖然是與ON/OFF(CTL) 接線柱連動使其關閉，但通過在斷開延遲接口上接上電容器，就可以創造出到關閉為止的延遲時間。
通過使用具有這種功能的制品，就可以簡化回路線、減少零件數和削減開發的周期。
以上
