在FA設備、醫療設備、安保設備、交通設備等工業用電子設備的設計開發現場，信號線相關的問題不在少數。例如「由于制造裝置的配置發生了變化，需要延長信號線的傳輸距離」、「想讓信號線更細更輕以方便布線」；或是「因監控距離較遠，需要用光纖傳輸影像信號」和「因?yàn)樾枰浪缐m，想要使用無線傳輸」等。要解決這些問題方法可能有很多種。其中本公司的「IOHA:B」因?yàn)樽詈?jiǎn)單快速能解決問題而備受矚目。
IOHA:B是一種半導體芯片（串行收發器IC），它以兩對差動線取代了連接設備或電路板之間的并聯形式的信號線（圖1）；也就是說它只需要2對差動線（4條信號線）即可取代30多條并聯形式的信號線。因此可以輕松地延長傳輸距離、使信號線更細、更輕。此外，還可以通過連接無線通信模組來使用無線傳輸；或連接光纖傳輸模組來使用光纖傳輸。
IOHA:B是一種半導體芯片（串行收發器IC），它以兩對差動線取代了連接設備或電路板之間的并聯形式的信號線（圖1）；也就是說它只需要2對差動線（4條信號線）即可取代30多條并聯形式的信號線。因此可以輕松地延長傳輸距離、使信號線更細、更輕。此外，還可以通過連接無線通信模組來使用無線傳輸；或連接光纖傳輸模組來使用光纖傳輸。
圖1 「IOHA:B」的概念
使用機械臂的展示引人注目
IOHA:B使用方便并且效果好。所以我們想讓更多遇到信號線問題的工程師了解這款半導體芯片。
因此在2023年4月底，當年的新進員工茅野被OJT導師分發了一個課題。這個課題是「開發并通過展示向潛在用戶充分傳達IOHA:B的吸引力?！共⑶乙苍O(shè)定了開發期限--必須在同年10月底舉行的展覽會上展示，也就是說開發時間只有半年。
在這么短的時間內要制作出怎么樣的展示呢？導師并沒有具體指示，也就是說他必須自己考慮展示內容。經過多方討論，最終決定進行機械臂的展示，以便為讓參觀者看到華麗的動作?！冈诰W(wǎng)絡上搜尋機械臂后，我們認為樂高的『 教育版LEGO Mindstorms EV3 』 是最佳選擇?！?br> 此時，茅野的腦海中已經清晰地浮現出展示的畫面。將IOHA:B（型號「THCS253」）放置在機械臂的基板和控制它的控制器基板上。機械臂上裝有相機模組、TOF（Time of Flight）傳感器、加速度傳感器、亮度傳感器、電流傳感器、溫度傳感器等各種傳感器，它們的輸出通過THCS253集成，然后串行傳輸?shù)娇刂破魃?。各種傳感器的數據顯示在顯示器上；同時，控制器上會生成能控制機械臂上的多個馬達的旋轉方向和速度的信號。這個系統是使用THCS253將這些信號集成并串行傳輸?shù)綑C(jī)械臂上，來使機械臂移動的。
展示將于十月底進行，正好是萬圣節期間。所以計劃用機械臂抓取糖果并分發給參觀者，以此為契機，讓參觀者有興趣聆聽包括IOHA:B在內的各種產品和技術的說明。
因此在2023年4月底，當年的新進員工茅野被OJT導師分發了一個課題。這個課題是「開發并通過展示向潛在用戶充分傳達IOHA:B的吸引力?！共⑶乙苍O(shè)定了開發期限--必須在同年10月底舉行的展覽會上展示，也就是說開發時間只有半年。
在這么短的時間內要制作出怎么樣的展示呢？導師并沒有具體指示，也就是說他必須自己考慮展示內容。經過多方討論，最終決定進行機械臂的展示，以便為讓參觀者看到華麗的動作?！冈诰W(wǎng)絡上搜尋機械臂后，我們認為樂高的『 教育版LEGO Mindstorms EV3 』 是最佳選擇?！?br> 此時，茅野的腦海中已經清晰地浮現出展示的畫面。將IOHA:B（型號「THCS253」）放置在機械臂的基板和控制它的控制器基板上。機械臂上裝有相機模組、TOF（Time of Flight）傳感器、加速度傳感器、亮度傳感器、電流傳感器、溫度傳感器等各種傳感器，它們的輸出通過THCS253集成，然后串行傳輸?shù)娇刂破魃?。各種傳感器的數據顯示在顯示器上；同時，控制器上會生成能控制機械臂上的多個馬達的旋轉方向和速度的信號。這個系統是使用THCS253將這些信號集成并串行傳輸?shù)綑C(jī)械臂上，來使機械臂移動的。
展示將于十月底進行，正好是萬圣節期間。所以計劃用機械臂抓取糖果并分發給參觀者，以此為契機，讓參觀者有興趣聆聽包括IOHA:B在內的各種產品和技術的說明。
新進員工有天文學背景
茅野的構思得到了高度評價。 因?yàn)檫@一構思不但能充分表現IOHA:B的特征，在視覺上也很有吸引力。而且從機械臂很容易聯想到的工業機器人也是IOHA:B標準的極具前景的應用之一。
開發/設計工作于七月初開始，但茅野的內心卻并不平靜。因?yàn)橹钡?月份，他就讀筑波大學研究生院，從事的還是天文學的研究，完全沒有電機/電子回路設計或軟件開發的經驗。
他著手進行的第一件事就是控制器的設計，決定使用公司庫存里的單板電腦「樹莓派」，但這是他第一次看到且接觸它?？刂瞥绦蚴怯肞ython語言編寫的，對他來說也只是在大學課堂上稍微學了一下的程度。但開發/設計工作不能停止。于是他在網絡上找了樹莓派和Python語言的資料，幾天后總算可以開始運作起來了。
他也從未接觸過示波器，但自己研究并學會了如何使用它，也掌握了如何觀察信號波形。他一邊盯著示波器屏幕，一邊優化了用于馬達驅動的PWM信號的頻率和占空比，成功地讓機械臂順利動作。
下一個開發/設計任務是設計電路板。大約是在七月中旬左右開始的，需要設計兩塊基板。一塊是控制器基板（主板），裝置有THCS253、開關穩壓器IC等（圖2）。另一塊是放置在機械臂上的基板（次級板），裝置有THCS253、馬達驅動器IC、開關穩壓器IC等。
這項工作相當困難。他沒有電路基板設計經驗，也不知道如何使用基板設計CAD，所以不知道如何著手。尤其最困難的是處理旁路電容器和鐵氧體磁珠等。他很難理解每一個的電機/電子回路的作用，也不清楚如何確定電路常數。
在這樣的情況下只能依賴其他工程師設計的電路基板，以此為參考進行自己的電路基板的設計。最能成為參考的就是THCS253的評價板。雖然由于裝載的功能存在一定差異，無法模仿全部，但還是能采用其中很大一部分。另外，馬達驅動器IC的應用說明中記載的電路圖和 BOM（物料表）清單也非常有用?！格R達驅動器IC周邊的電路幾乎是按原樣使用的?！?br> 實際開始畫電路圖已經是八月底了?！感枰O(shè)計2塊電路基板，這是非常困難的?！?那之后，為了讓外包公司根據電路圖進行基板排布制作了指示說明書。9月26日完成了電路基板排布的檢驗，并立即請外包公司制造基板。此時距離展示機械臂的展覽會還剩不到一個月的時間。
開發/設計工作于七月初開始，但茅野的內心卻并不平靜。因?yàn)橹钡?月份，他就讀筑波大學研究生院，從事的還是天文學的研究，完全沒有電機/電子回路設計或軟件開發的經驗。
他著手進行的第一件事就是控制器的設計，決定使用公司庫存里的單板電腦「樹莓派」，但這是他第一次看到且接觸它?？刂瞥绦蚴怯肞ython語言編寫的，對他來說也只是在大學課堂上稍微學了一下的程度。但開發/設計工作不能停止。于是他在網絡上找了樹莓派和Python語言的資料，幾天后總算可以開始運作起來了。
他也從未接觸過示波器，但自己研究并學會了如何使用它，也掌握了如何觀察信號波形。他一邊盯著示波器屏幕，一邊優化了用于馬達驅動的PWM信號的頻率和占空比，成功地讓機械臂順利動作。
下一個開發/設計任務是設計電路板。大約是在七月中旬左右開始的，需要設計兩塊基板。一塊是控制器基板（主板），裝置有THCS253、開關穩壓器IC等（圖2）。另一塊是放置在機械臂上的基板（次級板），裝置有THCS253、馬達驅動器IC、開關穩壓器IC等。
圖2 使用機械臂進行演示的模塊圖
這項工作相當困難。他沒有電路基板設計經驗，也不知道如何使用基板設計CAD，所以不知道如何著手。尤其最困難的是處理旁路電容器和鐵氧體磁珠等。他很難理解每一個的電機/電子回路的作用，也不清楚如何確定電路常數。
在這樣的情況下只能依賴其他工程師設計的電路基板，以此為參考進行自己的電路基板的設計。最能成為參考的就是THCS253的評價板。雖然由于裝載的功能存在一定差異，無法模仿全部，但還是能采用其中很大一部分。另外，馬達驅動器IC的應用說明中記載的電路圖和 BOM（物料表）清單也非常有用?！格R達驅動器IC周邊的電路幾乎是按原樣使用的?！?br> 實際開始畫電路圖已經是八月底了?！感枰O(shè)計2塊電路基板，這是非常困難的?！?那之后，為了讓外包公司根據電路圖進行基板排布制作了指示說明書。9月26日完成了電路基板排布的檢驗，并立即請外包公司制造基板。此時距離展示機械臂的展覽會還剩不到一個月的時間。
剩余3周時間時電源仍無法開啟
2塊完成的電路基板于10月6日回到茅野手上。立即嘗試了一下，但根本無法運作；確切地說是電源打不開。距離展覽會還有不到3周的時間了，茅野和導師都不僅感到焦急。
無法運作的原因是因?yàn)橛卸鄠€(gè)設計錯誤。于是他們迅速著手將設計錯誤一一消除。首先發現了電源打不開的原因是接線錯誤。但已經沒有時間再重做電路基板了，解決方法是對電線進行改造。
這樣一來終于可以打開電源了。接下來開始檢查各種功能的運作。各傳感器之間通過I2C總線進行的數據通信運作正常，但機械臂的馬達根本不動。即便從控制器發出各種控制信號也完全沒反應。當他們仔細檢查兩塊基板上的接線查找原因時，發現馬達驅動器IC和THCS253的接線有錯誤。由于沒有時間重做基板了，所以決定通過跳線來修復它。最后在10月20日完成了基本功能運作的檢查（圖3），總算趕上了5天后開始的展覽會。
無法運作的原因是因?yàn)橛卸鄠€(gè)設計錯誤。于是他們迅速著手將設計錯誤一一消除。首先發現了電源打不開的原因是接線錯誤。但已經沒有時間再重做電路基板了，解決方法是對電線進行改造。
這樣一來終于可以打開電源了。接下來開始檢查各種功能的運作。各傳感器之間通過I2C總線進行的數據通信運作正常，但機械臂的馬達根本不動。即便從控制器發出各種控制信號也完全沒反應。當他們仔細檢查兩塊基板上的接線查找原因時，發現馬達驅動器IC和THCS253的接線有錯誤。由于沒有時間重做基板了，所以決定通過跳線來修復它。最后在10月20日完成了基本功能運作的檢查（圖3），總算趕上了5天后開始的展覽會。
圖3 試作展示的整體圖
半導體世界的競爭
「接觸機械臂并收到了糖果的人們很開心地聽了IOHA:B的說明?！?br>

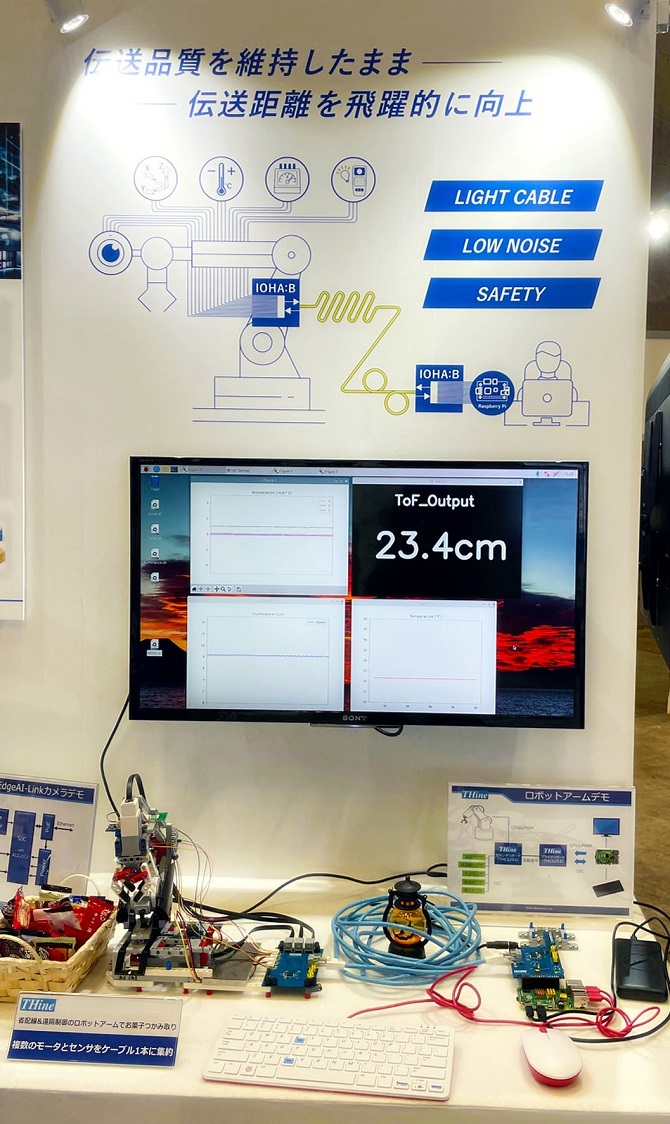

圖4 機械臂展示
展覽會上許多參觀者都來到THine Electronics的展位并觀看了機械臂的展示（圖4）。 實際在對參觀者的問卷調差中，超過80%的人回答說這次展示很有趣，感到很滿足。為了展覽會付出的努力是值得的，也得到了很好的成果。
茅野于11月1日，展覽會結束后立即被分配到開發部。在那里，他已經開始從事半導體芯片的設計與評估等業務，而這也是他希望從事的工作?！溉毡镜漠a(chǎn)機業雖然在全面下滑，但只有半導體不一樣。2022年的半導體供貨不足造成了騷動，且最近國內也不斷新建了半導體工廠。在這樣充滿活力的行業好好努力，將來一定能愉快地進行有價值的工作?！?/div>
茅野于11月1日，展覽會結束后立即被分配到開發部。在那里，他已經開始從事半導體芯片的設計與評估等業務，而這也是他希望從事的工作?！溉毡镜漠a(chǎn)機業雖然在全面下滑，但只有半導體不一樣。2022年的半導體供貨不足造成了騷動，且最近國內也不斷新建了半導體工廠。在這樣充滿活力的行業好好努力，將來一定能愉快地進行有價值的工作?！?/div>
