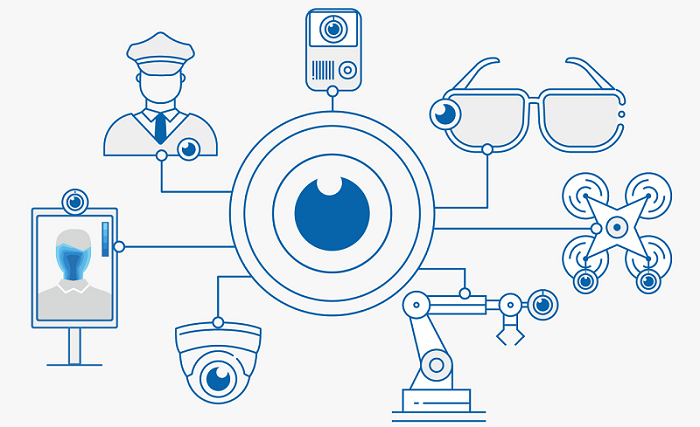

工業設備等用組裝相機模組的進步非常明顯。除了分辨率和幀數提高以外，外形尺寸減小以及低成本、易于使用等方面的改善速度也非常之快。因此，除了用于工廠生產線上的檢查/測定裝置或監控相機以外，在機器人與無人機、醫療設備、POS終端、自動現金存取機（ATM）、和自動販賣機等上也漸漸成為必備（圖１）。

　在工業設備上裝置相機模組，能增加至今未有的新功能。例如，在自動販賣機上裝置相機模組，能從拍攝下來的使用者圖像上取得性別、年齡等數據，從這些數據上就能調整出飲料最合適的產品陣容。也就是說能活用于獲取市場數據上。今后，裝置了相機模組的工業設備一定會繼續增加。

　但要將相機模組組裝到工業設備上雖說不是非常困難，但也有幾個需要跨越的難關。工業設備廠商的工程師最先遇到的難關就是相機模組的選擇。目前相機模組的選擇項大致分為4類。具體來說，就是「UVC（USB視頻類）相機」、「IP（因特網協議）相機」、「Wi-Fi（無線網絡）相機」、「MIPI（移動產業處理器接口）相機」這4類（表１）。以下就這4類相機模組進行簡單說明。


① UVC相機

　UVC相機是通過USB線連接并使用的相機模組。在線上會議或動畫發布等用途上，連接到電腦上使用的網絡相機（WEB相機）大多是這種UVC相機。它的優點是易于使用。這是因?yàn)樗赨VC（USB視頻類）標準，在電腦的OS上準備了驅動軟件。用戶僅需連接UVC相機，就可以在電腦畫面上顯像。因此，在組裝至工業設備上時也不需要開發驅動軟件。但它也有它的缺點。UVC相機本身就是最終成品，因此組裝至工業設備上的相機模組外形尺寸會比較大，成本也會較高。



② IP相機

　IP相機是通過Ethernet（以太網）連接使用的相機模組。相機本身就帶有IP地址，僅需連接至網絡即可使用；所以也被稱為網絡相機。主要的用途有監控相機等，但也能組裝至工業設備上。它的優點與UVC相機一樣，主要是易于使用。在組裝至產業設備時，也無需開發驅動軟件。且它的連接距離可長達100m左右，這也是一個優點--即可用于遠程監控。它的缺點與UVC相機一樣，在于外形尺寸較大，成本較高。此外，由于它會將影像信號壓縮后再傳輸，無法實現實時傳輸，會有數幀的影像延遲，這是另一個劣勢。



③ Wi-Fi相機

　Wi-Fi相機的定位為上述IP相機的Wi-Fi（無線網絡）版。因此，它能無線連接相機模組與影像顯示器。這是它最大的優點。且它的連接距離能長達200m左右，并且易于使用。它的缺點也與IP相機一樣，無法實時傳輸。且根據周圍環境不同可能發生連接可能會中斷，無線連接相對來說穩定性較差，在連接安全上令人擔憂。此外，它作為組裝至工業設備上的相機模組，外形尺寸也比較大，成本也較高。



④ MIPI相機

　MIPI相機是采用了連接智能手機等移動設備內部的相機與SoC、或是SoC與顯示屏之間的傳輸規格「MIPI CSI-2」作為影像輸出接口的相機模組。它的優點是由于其本身就是在移動設備內部使用的，因此外形尺寸小，成本也較低。此外，它還可以實現實時傳輸，且連接的穩定性也高。但它有兩個缺點。一個是連接距離短，最多僅為30cm。因此無法用于相機模組與影像處理傳感器距離較遠的工業設備。另一個是在組裝至工業設備上時，需要開發驅動軟件，并且記述寄存器代碼。與UVC相機和IP相機不同，它無法只需連接就能顯像。
　但在連接距離上的缺點，只要使用適當?shù)膶?duì)策就能有所解決。具體來說，只要與THine Electronics的高速串行接口「V-by-One HS」組合使用即可（表１中の「⑤MIPI相機＋V-by-One HS」）。這能使連接距離延長至15m左右（圖２）。而且，這一組合基本不會造成別的缺失。硬要說的話，最多也就是零件成本和開發成本會略有增加。其外形尺寸小和連接穩定的優點能繼續保持。
　與V-by-One HS組合使用會增加的開發成本，只要使用提供的「MIPI相機SerDes入門套件」就基本可以無視。這一入門套件里除了包含MIPI CSI-2信號傳輸接收必要的整套軟件以外，還提供能自動生成寄存器代碼的GUI（圖形用戶界面）工具。
