它是一種連接電視機內部的影像處理器（影像處理SoC）與時間控制（TCON）的影像接口。THine Electronics提供該影像接口的發送/接收IC，并為其技術標準（Standard）提供規格書，在電視機領域獲得了廣泛使用。這一標準/技術名叫做「V-by-One HS」。
V-by-One HS從2011年開始在業界被廣泛應用，至今已被持續使用了近12年的時間。因此，業界許多人將 V-by One HS 稱為「影像接口的實際標準（事實上的規格標準）」。
最近，圍繞這種影像接口的趨勢發生了變化。有兩種趨勢：一是電視機影像畫質進一步提高。具體來說，就是高分辨率和高刷新率。 高分辨率是從4K（約 4000 x 2000 像素）到8K（約 8000 x 4000 像素）的轉變。 高刷新率則是從目前主流的120Hz提升到165Hz或240Hz。刷新率變得更高的原因之一是需要考慮安裝「游戲模式」，這種模式在玩電子競技等追求及時性能的游戲時可有效發揮這一效果。市場上已經存在支持高刷新率的PC屏幕「游戲顯示器」，但目標是在電視機上也能夠就即時性與游戲顯示器一爭高下。這是近年來，從提高作為生活必需品的電視機的附加價值這一觀點出發也備受關注的功能。
另一趨勢則是進一步降低功耗。消費類電子產品環保法規以歐美為中心正日趨嚴格，因此對于降低電子設備功耗的需求也愈發強烈。電視機當然也不例外。因此，電視機制造商正在努力降低組成電視機的每個元件的功耗；對于影像接口也期望能做到低功耗。電視機制造商持續面臨著在被迫降低功耗的同時努力提高性能的困境。
V-by-One HS從2011年開始在業界被廣泛應用，至今已被持續使用了近12年的時間。因此，業界許多人將 V-by One HS 稱為「影像接口的實際標準（事實上的規格標準）」。
最近，圍繞這種影像接口的趨勢發生了變化。有兩種趨勢：一是電視機影像畫質進一步提高。具體來說，就是高分辨率和高刷新率。 高分辨率是從4K（約 4000 x 2000 像素）到8K（約 8000 x 4000 像素）的轉變。 高刷新率則是從目前主流的120Hz提升到165Hz或240Hz。刷新率變得更高的原因之一是需要考慮安裝「游戲模式」，這種模式在玩電子競技等追求及時性能的游戲時可有效發揮這一效果。市場上已經存在支持高刷新率的PC屏幕「游戲顯示器」，但目標是在電視機上也能夠就即時性與游戲顯示器一爭高下。這是近年來，從提高作為生活必需品的電視機的附加價值這一觀點出發也備受關注的功能。
另一趨勢則是進一步降低功耗。消費類電子產品環保法規以歐美為中心正日趨嚴格，因此對于降低電子設備功耗的需求也愈發強烈。電視機當然也不例外。因此，電視機制造商正在努力降低組成電視機的每個元件的功耗；對于影像接口也期望能做到低功耗。電視機制造商持續面臨著在被迫降低功耗的同時努力提高性能的困境。
最大傳輸速度8G bit/秒
影像的高品質化和低功耗化。THine Electronics作為電視機內部的影像接口--V-by-One HS技術的提供者，將如何應對這兩種趨勢視為一種責任。
為此，THine Electronics制定了新的接口標準「V-by-One HS plus」，作為V-by-One HS的后續產品（圖1）。
從2023年6月1日起，我們開始提供license。盡管原來的V-by-One HS仍可繼續使用，但V-by-One HS規格的新license將停止發行，并將統一到 V-by-One HS plus規格中。在V-by-One HS plus規格中，有與V-by-One HS最終版本Ver.1.52完全兼容的「HS模式」以及新添加的「HS plus模式」的兩個定義，用戶可選擇其中一種或兩種模式進行實裝（圖2）。
HS plus模式的最大特點是最高數據傳輸速度（帶寬）能提升至8 Gbit/秒。 傳統的V-by-One HS則為4Gbit/秒，因此HS plus模式下能增加一倍；是通過將傳輸信號的時鐘頻率加倍來實現的高速化。如此一來，就能同時對應電視機制造商對高畫質和低功耗的需求。下面就以分辨率4K、刷新率120Hz的電視為例進行說明。以提高畫質為目的，將HS plus模式應用于4K分辨率120Hz的電視上，在連接影像傳感器與TCON的信號線lane數不變的情況下，可以升級到8K分辨率60Hz或4K分辨率240Hz的電視。
另一方面，如果以降低功耗為目的，將HS plus模式應用于4K分辨率120Hz的電視上，能在分辨度和刷新率保持不變的情況下，減少一半連接影像處理器與TCON的lane數。 減少lane數就有可能會降低影像傳感器的功耗，尤其是在發送端（圖3和4）。 因此，使用HS plus模式，擴大了實現更高畫質和更低功耗的可能性。
為此，THine Electronics制定了新的接口標準「V-by-One HS plus」，作為V-by-One HS的后續產品（圖1）。
圖1 V-by-One HS plus規格的標志
從2023年6月1日起，我們開始提供license。盡管原來的V-by-One HS仍可繼續使用，但V-by-One HS規格的新license將停止發行，并將統一到 V-by-One HS plus規格中。在V-by-One HS plus規格中，有與V-by-One HS最終版本Ver.1.52完全兼容的「HS模式」以及新添加的「HS plus模式」的兩個定義，用戶可選擇其中一種或兩種模式進行實裝（圖2）。

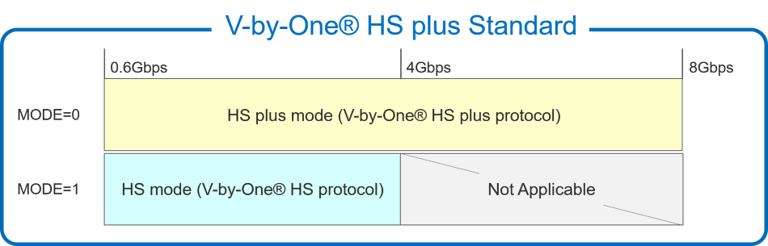

圖2 V-by-One HS plus Standard中各模式的定義
HS plus模式的最大特點是最高數據傳輸速度（帶寬）能提升至8 Gbit/秒。 傳統的V-by-One HS則為4Gbit/秒，因此HS plus模式下能增加一倍；是通過將傳輸信號的時鐘頻率加倍來實現的高速化。如此一來，就能同時對應電視機制造商對高畫質和低功耗的需求。下面就以分辨率4K、刷新率120Hz的電視為例進行說明。以提高畫質為目的，將HS plus模式應用于4K分辨率120Hz的電視上，在連接影像傳感器與TCON的信號線lane數不變的情況下，可以升級到8K分辨率60Hz或4K分辨率240Hz的電視。
另一方面，如果以降低功耗為目的，將HS plus模式應用于4K分辨率120Hz的電視上，能在分辨度和刷新率保持不變的情況下，減少一半連接影像處理器與TCON的lane數。 減少lane數就有可能會降低影像傳感器的功耗，尤其是在發送端（圖3和4）。 因此，使用HS plus模式，擴大了實現更高畫質和更低功耗的可能性。
圖3 lane數減半

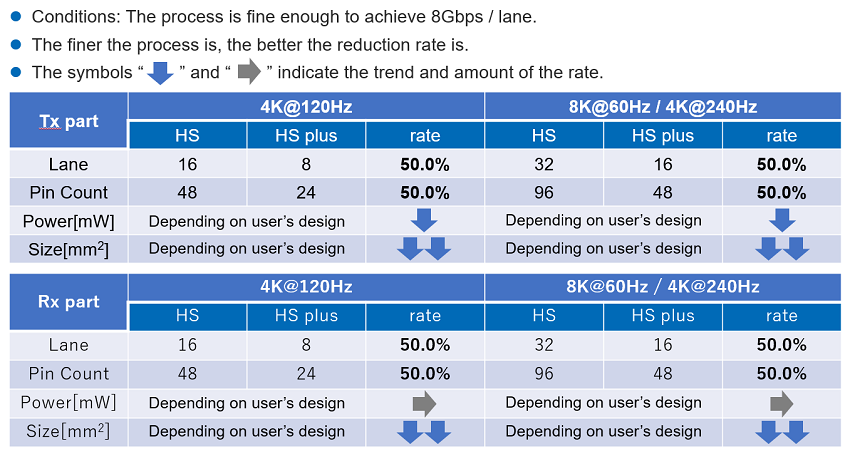

圖4 應用V-by-One HS plus時各要素的波動
V-by-One HS plus 在系統成本方面也具有優勢
對各公司來說，如何提高畫質和降低功耗是一大需要解決的問題，但降低成本也同樣重要。所以，我們將從兩個角度來確認V-by-One HS plus關于成本的因素：即影像接口配置相關的材料費用和V-by-One HS plus規格的license費用。
首先是影像接口相關的材料費用。雖然HS plus模式將最高數據傳輸速度提高了一倍，能達到8 Gbit/秒，但基本的信號傳輸方式HS模式相比變化不大（圖5）。
例如，調制方法和編碼方法完全相同。這意味著開發影像傳感器和TCON的LSI制造商以及電視機制造商為V-by-One HS世代開發的許多設計資產與制造環境都可以應用于V-by-One HS plus。這就能降低轉移至新接口技術的成本和初期開發成本。 即使是對成本因素影響較大的連接器和線纜，也可以使用與傳統V-by-One HS相同級別的產品。V-by-One HS新定義的「參考均衡器（Reference Equalizer）」、連接測試規范「測試模式（Test Pattern）」以及規定了信號傳輸路徑特性的「信道規格（Channel Specification）」，是V-by-One HS plus能將速度提高至8 Gbit/秒的高速傳輸技術的要素。
此外，內置了符合接口標準的回路的影像傳感器與TCON的相關成本也不能被忽視。隨著速度的提高，傳輸路徑的減少有助于減少發送端（影像傳感器）和接收端（TCON）的LSI的輸入/輸出引腳數和封裝尺寸，以及封裝內的管芯尺寸；由此可以降低LSI整體的成本（LSI成本降低的因素見圖4）。
首先是影像接口相關的材料費用。雖然HS plus模式將最高數據傳輸速度提高了一倍，能達到8 Gbit/秒，但基本的信號傳輸方式HS模式相比變化不大（圖5）。

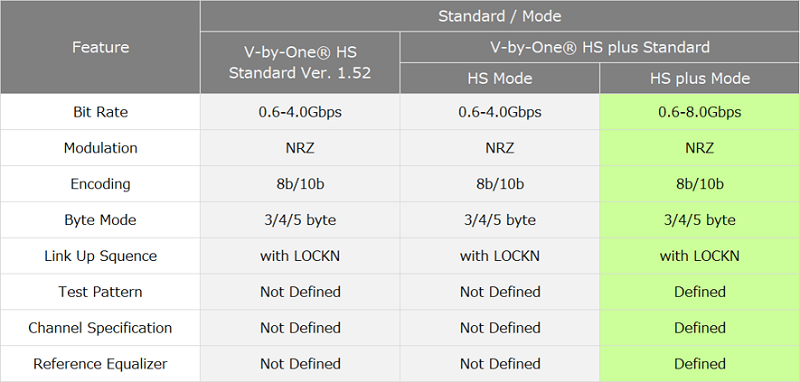

圖5 V-by-One HS plus規格とV-by-One HS規格的主要規格比較
例如，調制方法和編碼方法完全相同。這意味著開發影像傳感器和TCON的LSI制造商以及電視機制造商為V-by-One HS世代開發的許多設計資產與制造環境都可以應用于V-by-One HS plus。這就能降低轉移至新接口技術的成本和初期開發成本。 即使是對成本因素影響較大的連接器和線纜，也可以使用與傳統V-by-One HS相同級別的產品。V-by-One HS新定義的「參考均衡器（Reference Equalizer）」、連接測試規范「測試模式（Test Pattern）」以及規定了信號傳輸路徑特性的「信道規格（Channel Specification）」，是V-by-One HS plus能將速度提高至8 Gbit/秒的高速傳輸技術的要素。
此外，內置了符合接口標準的回路的影像傳感器與TCON的相關成本也不能被忽視。隨著速度的提高，傳輸路徑的減少有助于減少發送端（影像傳感器）和接收端（TCON）的LSI的輸入/輸出引腳數和封裝尺寸，以及封裝內的管芯尺寸；由此可以降低LSI整體的成本（LSI成本降低的因素見圖4）。
V-by-One HS plus 的license類型
接下來說明一下V-by-One HS plus 標準的license費用。 在這次的新規格中，每種license類型的定義如圖 6 所示。 對設計 LSI 和 IP核 的用戶（LSI制造商和 IP核供應商）以及使用IP核設計 FPGA 的用戶提供付費授權。
與以往不同的是，不設計LSI或IP核、FPGA，只希望獲得規格書（Standard）的用戶（規格書閱讀許可），也能作為「規格書用戶」付費取得license。而使用THine Electronics銷售的V-by-One HS/HS plus標準IC、或使用THine Electronics授權了license的用戶提供的V-by-One HS/HS plus標準IC，將與以往一樣不發生license費用。
由于license類型與傳統V-by-One HS規格相比有所變化，V-by-One HS plus用戶承擔的直接和間接的license費用可能會變大。但考慮到上述各部件的成本降低以及增加商品的高附加價值這兩點，我們相信V-by-One HS plus將為每個license用戶的成功作出貢獻。

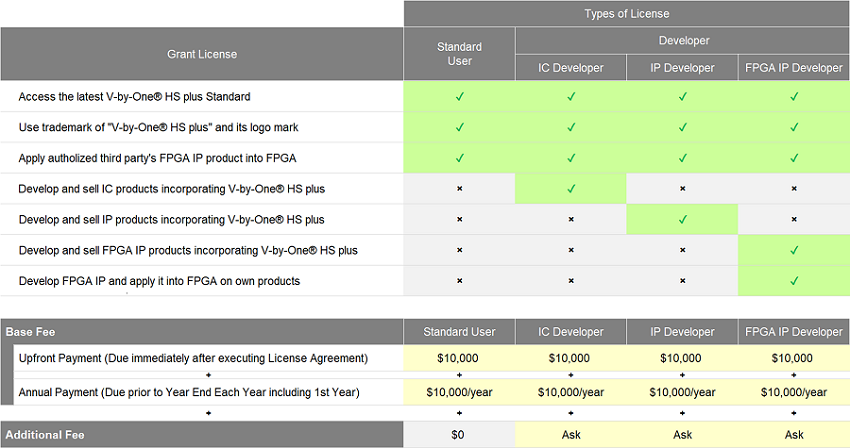

圖6 V-by-One Hs plus規格的license類型
與以往不同的是，不設計LSI或IP核、FPGA，只希望獲得規格書（Standard）的用戶（規格書閱讀許可），也能作為「規格書用戶」付費取得license。而使用THine Electronics銷售的V-by-One HS/HS plus標準IC、或使用THine Electronics授權了license的用戶提供的V-by-One HS/HS plus標準IC，將與以往一樣不發生license費用。
由于license類型與傳統V-by-One HS規格相比有所變化，V-by-One HS plus用戶承擔的直接和間接的license費用可能會變大。但考慮到上述各部件的成本降低以及增加商品的高附加價值這兩點，我們相信V-by-One HS plus將為每個license用戶的成功作出貢獻。
更高的速度和更低的功耗就在眼前
雖然V-by-One HS plus標準剛剛制定，但THine Electronics已經描繪出了擴展規格的藍圖。目前有兩個規格擴張正在討論中。
其一是進一步提高速度。目前最高數據傳輸速度為8Gbit/秒，我們正在討論提高到9Gbit/秒。雖然8Gbit/秒和9Gbit/秒之間的差異可能看起來很小，但現階段這1Gbit/秒的差異的技術障礙并不小。一旦能實現這個技術，提高至9 Gbit/秒后將可以進一步減少lane數并擴大應用范圍。
其二就是導入低功耗模式。電視機的刷新率并非總是處于最大值。例如在更新頻率較低的影像傳輸服務或顯示縮略圖時，即使降低刷新率影響也會很小。在這種情況下，可以減少所使用的信號傳輸lane數以及操作的發送回路的數量。換句話說，在使用相同模式的期間可以減少功耗。預計今后業界團體對環境的規范會越來越嚴格，所以我們還在繼續討論通過共同對應模式來輔助達到效果。
其一是進一步提高速度。目前最高數據傳輸速度為8Gbit/秒，我們正在討論提高到9Gbit/秒。雖然8Gbit/秒和9Gbit/秒之間的差異可能看起來很小，但現階段這1Gbit/秒的差異的技術障礙并不小。一旦能實現這個技術，提高至9 Gbit/秒后將可以進一步減少lane數并擴大應用范圍。
其二就是導入低功耗模式。電視機的刷新率并非總是處于最大值。例如在更新頻率較低的影像傳輸服務或顯示縮略圖時，即使降低刷新率影響也會很小。在這種情況下，可以減少所使用的信號傳輸lane數以及操作的發送回路的數量。換句話說，在使用相同模式的期間可以減少功耗。預計今后業界團體對環境的規范會越來越嚴格，所以我們還在繼續討論通過共同對應模式來輔助達到效果。
評估導入、驗證用途的評價板投入市場
此外，THine Electronics還計劃推出用于驗證V-by-One HS plus的信號傳輸特性等目的的評價板和評價芯片（TEG chip）。首先，我們預計在2023年第四季度推出一款使用裝載了符合V-by-One HS plus標準的發送回路和接收回路的FPGA、支持8Gbit/秒的評價板「THEVAHSP」。之后，我們還將在2024年第二季度發布裝載符合V-by-One HS plus標準芯片（TEG chip）的、支援8Gbit/秒的評價板 「THEVA423/424-V1」。
而且，在將最高數據傳輸速度提高到9 Gbit/秒后，我們還在考慮將發送IC (串行器 IC) 「THCV425」和接收 IC (并行器 IC) 「THCV426」量產化。盡管量產的時間取決于V-by-One HS plus標準的規格擴展時間，但目前擬定于2024年第四季度。
