行車記錄儀的圖像傳輸方式分為“模擬傳輸方式”和“數字傳輸方式”。兩種方式之間的詳細差異在此按下不表，其中一個不同之處在于從攝像頭傳輸而來的圖像質量是否會降低。采用模擬傳輸方式傳輸而來的圖像，無論傳輸距離遠近，圖像質量都會降低。這是因?yàn)?，將傳感器或者ISP輸出的數字信號轉換為模擬信號，然后再轉換回?cái)?shù)字信號，無論如何都會受到外部干擾噪聲和轉換誤差的影響。但如果采用數字傳輸方式，數據沒有發生變化，因此只要能保證傳輸容限，圖像質量就不會降低。

模擬傳輸方式不僅會降低圖像質量，而且電纜個體差異和經年老化、插拔插頭造成的磨損也可能導致圖像質量發生變化（圖2）。如前所述，很多車內監控?cái)z像頭都搭載了AI，圖像質量發生變化可能會給AI判斷帶來致命打擊。因?yàn)檫@會導致AI無法正確識別目標圖片。但數字傳輸方式即使在存在電纜個體差異的情況下，只要確保傳輸容限，圖像質量都能保持均一。因此，數字傳輸方式在AI判斷精度方面也有著很大的優勢。

近來，沒有安裝行車記錄儀的汽車應該很少了吧。通過記錄危險駕駛和交通事故提高安全駕駛的意識，預防交通事故，這一點也是行車記錄儀的作用之一。
除了前置攝像頭之外，很多車輛還同時安裝了后視鏡式行車記錄儀（圖1）。后視鏡式（內后視鏡）的最大優勢在于能夠始終確保清晰的后方視野。尤其是在夜間和雨天，可見度高于肉眼，能夠有效幫助預防事故。

圖1：前置攝像頭行車記錄儀的后視鏡式行車記錄儀

此外，不僅能夠顯示自身車輛外部情況，同時還配備有用于監視車內情況的攝像頭的行車記錄儀的出貨量也在不斷增長。這主要有助于防止駕駛員打瞌睡，幾乎都搭載了AI。該系統利用AI識別駕駛員的面部，與正常狀態進行比較，以此判斷是否發生異常，并發出警告

行車記錄儀的圖像傳輸方式分為“模擬傳輸方式”和“數字傳輸方式”。兩種方式之間的詳細差異在此按下不表，其中一個不同之處在于從攝像頭傳輸而來的圖像質量是否會降低。采用模擬傳輸方式傳輸而來的圖像，無論傳輸距離遠近，圖像質量都會降低。這是因?yàn)?，將傳感器或者ISP輸出的數字信號轉換為模擬信號，然后再轉換回?cái)?shù)字信號，無論如何都會受到外部干擾噪聲和轉換誤差的影響。但如果采用數字傳輸方式，數據沒有發生變化，因此只要能保證傳輸容限，圖像質量就不會降低。

模擬傳輸方式不僅會降低圖像質量，而且電纜個體差異和經年老化、插拔插頭造成的磨損也可能導致圖像質量發生變化（圖2）。如前所述，很多車內監控?cái)z像頭都搭載了AI，圖像質量發生變化可能會給AI判斷帶來致命打擊。因?yàn)檫@會導致AI無法正確識別目標圖片。但數字傳輸方式即使在存在電纜個體差異的情況下，只要確保傳輸容限，圖像質量都能保持均一。因此，數字傳輸方式在AI判斷精度方面也有著很大的優勢。

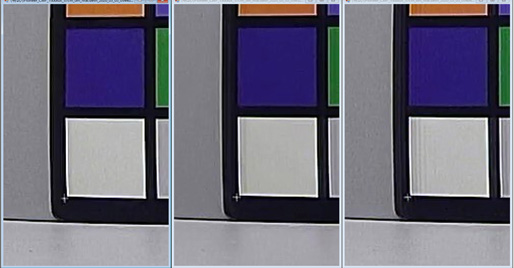

圖2：模擬傳輸受電纜差異影響出現振鈴現象的示例　

最后談?wù)劯叻直媛?。使用行車記錄儀是為了保持后方視野清晰、清楚地留下事故發生之時的記錄，所以每個位置的攝像頭分辨率都越來越高。此前的高分辨率行車記錄儀已達到了全高清，但所發布的最新機型可支持5Mp和8Mp圖像，超過了全高清。攝像頭的分辨率越來越高，意味著信息密度變大。但是，模擬傳輸方式需要暫時轉換為模擬信號，從這個性質上來說，在傳輸?shù)耐瑫r(shí)保持高分辨率圖像的“清晰感”就變得十分困難。如果是數字傳輸，提高傳輸速度就能實現遠距離傳輸，即使是大容量高密度數據也不會降低圖像質量。



賽恩電子提供的產品系列，兼具有可滿足今后需求將不斷增長的數字傳輸方式行車記錄儀所需的要素。這些產品將攝像頭上搭載的CMOS圖像傳感器輸出的MIPI CSI-2信號序列化，可以高速進行遠距離傳輸。能夠更快地將大容量數據傳輸?shù)礁h(yuǎn)的地方，因而在構建數字式行車記錄儀時具有重要的作用。序列化也有助于減少電纜數量，通過減少接線數量，也有利于進一步降低車身總重量。

利用搭載在攝像頭上的串行器THCV241A將MIPI CSI-2信號轉換為賽恩電子公司自創標準V-by-One? HS信號，進行長距離傳輸，然后利用解串器THCV242A將其再次恢復為MIPI CSI-2信號，傳輸給ECU的SoC。MIPI CSI-2信號通常只能傳輸30cm左右，而轉換為V-by-One? HS信號，則最遠可以傳輸15m左右（注1）。最適于傳輸拍攝后方的攝像頭所拍攝的圖像等。使用這個組合，1臺解串器最多可連接2個攝像頭。（圖3）

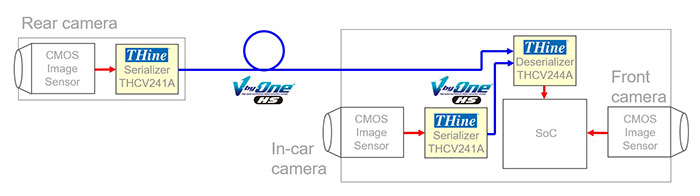

圖3：多攝像頭數字式行車記錄儀的模塊圖

此外，同系列里還有一個型號為THCV244A的解串器。該型號利用1個芯片就能接收來自最多4個攝像頭的信號。
如果采用THCV241A-THCV242A組合的全規格，這些芯片能夠處理的分辨率最高可達到8Mp。對于預計今后需求將進一步擴大的數字傳輸式行車記錄儀，這款產品可謂是最佳選擇。

（注1）視傳輸環境而異
